氧化鈣

　　氧化鈣性質(zhì)：

　　物理性質(zhì)

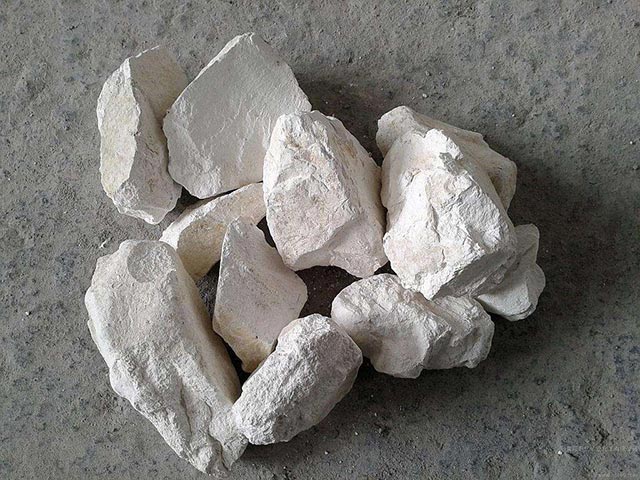

　　白色或帶灰色塊狀或顆粒。溶于酸類、甘油和蔗糖溶液，幾乎不溶于乙醇。相對(duì)密度3.32～3.35。熔點(diǎn)2572℃。沸點(diǎn)2850℃。折光率1.838。

　　化學(xué)性質(zhì)

　　氧化鈣為堿性氧化物，對(duì)濕敏感。易從空氣中吸收二氧化碳及水分。與水反應(yīng)生成氫氧化鈣(Ca(OH)2)并產(chǎn)生大量熱，有腐蝕性。

　　CaO+H2O==Ca(OH)2

　　穩(wěn)定性

　　穩(wěn)定

　　危險(xiǎn)標(biāo)記

　　20(堿性腐蝕品)

　　氧化鈣用途：

　　1、可作填充劑，例如：用作環(huán)氧膠黏劑的填充劑;

　　2、用作分析試劑，氣體分析時(shí)用作二氧化碳吸收劑，光譜分析試劑，高純?cè)噭┯糜诎雽?dǎo)體生產(chǎn)中的外延、擴(kuò)散工序，實(shí)驗(yàn)室氨氣的干燥及醇類脫l水等。

　　3、用作原料，可制造電石、純堿、漂白粉等，也用于制革、廢水凈化，氫氧化鈣及各種鈣化合物;

　　4、可用作建筑材料、冶金助熔劑，水泥速凝劑，熒光粉的助熔劑;

　　5、用作植物油脫色劑，藥物載體，土壤改良劑和鈣肥;

　　6、還可用于耐火材料、干燥劑;

　　7、可配制農(nóng)機(jī)1、2號(hào)膠和水下環(huán)氧膠黏劑，還用作與2402樹脂預(yù)反應(yīng)的反應(yīng)劑;

　　8、用于酸性廢水處理及污泥調(diào)質(zhì);

　　9、還可用作鍋爐停用保護(hù)劑，利用石灰的吸濕能力，使鍋爐水汽系統(tǒng)的金屬表面保持干燥，防止腐蝕，適用于低壓、中壓、小容量汽包鍋爐的長(zhǎng)期停用保護(hù);

　　10、可以和水反應(yīng)制備氫氧化鈣，反應(yīng)方程式：CaO+H?O=Ca(OH)?，屬于化合反應(yīng)。

　　氧化鈣塊狀安全措施

　　防護(hù)措施

　　呼吸系統(tǒng)防護(hù)：可能接觸其粉塵時(shí)，建議佩戴自吸過濾式防塵口罩。

　　眼睛防護(hù)：必要時(shí)，戴化學(xué)安全防護(hù)眼鏡。

　　防護(hù)服：穿防酸堿工作服。

　　手防護(hù)：戴橡皮手套。

　　其它：工作場(chǎng)所禁止吸煙、進(jìn)食和飲水，飯前要洗手。工作畢，淋浴更衣。注意個(gè)人清潔衛(wèi)生。

　　泄漏處理

　　泄漏：隔離泄漏污染區(qū)，限制出入。建議應(yīng)急處理人員戴自吸過濾式防塵口罩，穿防酸堿工作服。不要直接接觸泄漏物。

　　小量泄漏：避免揚(yáng)塵，用潔凈的鏟子收集于干燥、潔凈、有蓋的容器中。

　　大量泄漏：噴霧狀水控制粉塵，保護(hù)人員。

　　滅火方法

　　燃燒性：不燃

　　滅火劑：干粉、二氧化碳、砂土。

　　緊急處理

　　吸入：迅速脫離現(xiàn)場(chǎng)至新鮮空氣處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進(jìn)行人工呼吸。就醫(yī)。

　　誤食：誤服者用水漱口，給飲牛奶或蛋清。就醫(yī)。

　　皮膚接觸：立即脫去被污染衣著，先用植物油和礦物油清洗，再用大量流動(dòng)清水沖洗。就醫(yī)。

　　眼睛接觸：立即提起眼瞼，用大量流動(dòng)清水或生理鹽水沖洗并就醫(yī)。

　　生石灰和熟石灰的區(qū)別之概念

　　石灰有熟石灰和生石灰之分。熟石灰在一升水中溶解1.56克(20℃)，它的飽和溶液稱為“石灰水”，呈堿性，在空氣中吸收二氧化碳而成碳酸鈣沉淀。生石灰的主要成分是氧化鈣(CaO)，白色固體耐火難溶。將(CaO)含量高的石灰?guī)r在通風(fēng)的石灰窯中鍛燒至900℃以上即得。是有吸水性，可用作干燥劑，民間常用以防止雜物回潮。與水反應(yīng)(同時(shí)放出大量的熱)，或吸收潮濕空氣中的水分，即成熟石灰[氫氧化鈣Ca(OH)2，又稱“消石灰”。

　　氧化鈣和氫氧化鈣的區(qū)別和轉(zhuǎn)化過程

　　生石灰(CaO)與水反應(yīng)生成氫氧化鈣的過程，稱為石灰的熟化或消化。反應(yīng)生成的產(chǎn)物氫氧化鈣稱為熟石灰或消石灰。

　　石灰熟化時(shí)放出大量的熱，體積增大1—2.0倍。煅燒良好、氧化鈣含量高的石灰熟化較快，放熱量和體積增大也較多。工地上熟化石灰常用兩種方法：消石灰漿法和消石灰粉法。

　　生石灰熟化后形成的石灰漿中，石灰粒子形成氫氧化鈣膠體結(jié)構(gòu)，顆粒細(xì)(粒徑約為1μm)，比表面積很大(達(dá)10～30 m2/g)，其表面吸附一層較厚的水膜，可吸附大量的水，因而有較強(qiáng)保持水分的能力，即保水性好。將它摻入水泥砂漿中，配成混合砂漿，可顯著提高砂漿的和易性。

　　石灰依靠干燥結(jié)晶以及碳化作用而硬化，由于空氣中的二氧化碳含量低，且碳化后形成的碳酸鈣硬殼阻止二氧化碳向內(nèi)部滲透，也妨礙水分向外蒸發(fā)，因而硬化緩慢，硬化后的強(qiáng)度也不高，1：3的石灰砂漿28 d的抗壓強(qiáng)度只有0.2～0.5 MPa。

　　在處于潮濕環(huán)境時(shí)，石灰中的水分不蒸發(fā)，二氧化碳也無法滲入，硬化將停止;加上氫氧化鈣微溶于水，已硬化的石灰遇水還會(huì)溶解潰散。因此，石灰不宜在長(zhǎng)期潮濕和受水浸泡的環(huán)境中使用。

　　石灰在硬化過程中，要蒸發(fā)掉大量的水分，引起體積顯著收縮，易出現(xiàn)干縮裂縫。所以，石灰不宜單獨(dú)使用，一般要摻入砂、紙筋、麻刀等材料，以減少收縮，增加抗拉強(qiáng)度，并能節(jié)約石灰。

　　石灰具有較強(qiáng)的堿性，在常溫下，能與玻璃態(tài)的活性氧化硅或活性氧化鋁反應(yīng)，生成有水硬性的產(chǎn)物，產(chǎn)生膠結(jié)。因此，石灰還是建筑材料工業(yè)中重要的原材料。

　　生石灰和熟石灰雖然二者之間只有一字之差，但是從化學(xué)成份，物理特性上二者差別還是很大的。通過生石灰和熟石灰的轉(zhuǎn)化和硬化過程中便可以看得出來，希望上面的內(nèi)容大家看后，對(duì)生石灰和熟石灰有一定的認(rèn)識(shí)和了解。
