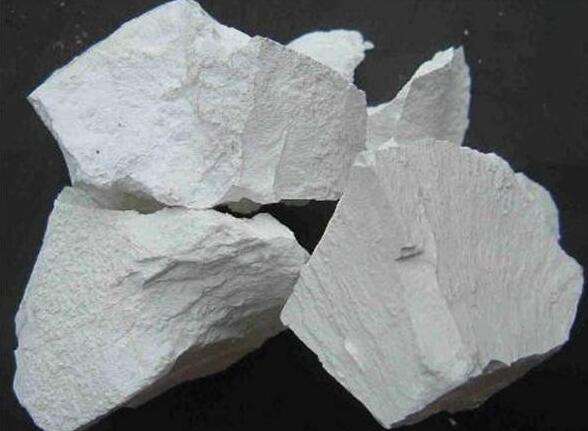

銅陵生石灰

　　氧化鈣性質：

　　物理性質

　　白色或帶灰色塊狀或顆粒。溶于酸類、甘油和蔗糖溶液，幾乎不溶于乙醇。相對密度3.32～3.35。熔點2572℃。沸點2850℃。折光率1.838。

　　化學性質

　　氧化鈣為堿性氧化物，對濕敏感。易從空氣中吸收二氧化碳及水分。與水反應生成氫氧化鈣(Ca(OH)2)并產生大量熱，有腐蝕性。

　　CaO+H2O==Ca(OH)2

　　穩定性

　　穩定

　　危險標記

　　20(堿性腐蝕品)

　　氧化鈣用途：

　　1、可作填充劑，例如：用作環氧膠黏劑的填充劑;

　　2、用作分析試劑，氣體分析時用作二氧化碳吸收劑，光譜分析試劑，高純試劑用于半導體生產中的外延、擴散工序，實驗室氨氣的干燥及醇類脫l水等。

　　3、用作原料，可制造電石、純堿、漂白粉等，也用于制革、廢水凈化，氫氧化鈣及各種鈣化合物;

　　4、可用作建筑材料、冶金助熔劑，水泥速凝劑，熒光粉的助熔劑;

　　5、用作植物油脫色劑，藥物載體，土壤改良劑和鈣肥;

　　6、還可用于耐火材料、干燥劑;

　　7、可配制農機1、2號膠和水下環氧膠黏劑，還用作與2402樹脂預反應的反應劑;

　　8、用于酸性廢水處理及污泥調質;

　　9、還可用作鍋爐停用保護劑，利用石灰的吸濕能力，使鍋爐水汽系統的金屬表面保持干燥，防止腐蝕，適用于低壓、中壓、小容量汽包鍋爐的長期停用保護;

　　10、可以和水反應制備氫氧化鈣，反應方程式：CaO+H?O=Ca(OH)?，屬于化合反應。

　　氧化鈣塊狀安全措施

　　防護措施

　　呼吸系統防護：可能接觸其粉塵時，建議佩戴自吸過濾式防塵口罩。

　　眼睛防護：必要時，戴化學安全防護眼鏡。

　　防護服：穿防酸堿工作服。

　　手防護：戴橡皮手套。

　　其它：工作場所禁止吸煙、進食和飲水，飯前要洗手。工作畢，淋浴更衣。注意個人清潔衛生。

　　泄漏處理

　　泄漏：隔離泄漏污染區，限制出入。建議應急處理人員戴自吸過濾式防塵口罩，穿防酸堿工作服。不要直接接觸泄漏物。

　　小量泄漏：避免揚塵，用潔凈的鏟子收集于干燥、潔凈、有蓋的容器中。

　　大量泄漏：噴霧狀水控制粉塵，保護人員。

　　滅火方法

　　燃燒性：不燃

　　滅火劑：干粉、二氧化碳、砂土。

　　緊急處理

　　吸入：迅速脫離現場至新鮮空氣處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進行人工呼吸。就醫。

　　誤食：誤服者用水漱口，給飲牛奶或蛋清。就醫。

　　皮膚接觸：立即脫去被污染衣著，先用植物油和礦物油清洗，再用大量流動清水沖洗。就醫。

　　眼睛接觸：立即提起眼瞼，用大量流動清水或生理鹽水沖洗并就醫。

　　生石灰和熟石灰的區別之概念

　　石灰有熟石灰和生石灰之分。熟石灰在一升水中溶解1.56克(20℃)，它的飽和溶液稱為“石灰水”，呈堿性，在空氣中吸收二氧化碳而成碳酸鈣沉淀。生石灰的主要成分是氧化鈣(CaO)，白色固體耐火難溶。將(CaO)含量高的石灰巖在通風的石灰窯中鍛燒至900℃以上即得。是有吸水性，可用作干燥劑，民間常用以防止雜物回潮。與水反應(同時放出大量的熱)，或吸收潮濕空氣中的水分，即成熟石灰[氫氧化鈣Ca(OH)2，又稱“消石灰”。

　　氧化鈣和氫氧化鈣的區別和轉化過程

　　生石灰(CaO)與水反應生成氫氧化鈣的過程，稱為石灰的熟化或消化。反應生成的產物氫氧化鈣稱為熟石灰或消石灰。

　　石灰熟化時放出大量的熱，體積增大1—2.0倍。煅燒良好、氧化鈣含量高的石灰熟化較快，放熱量和體積增大也較多。工地上熟化石灰常用兩種方法：消石灰漿法和消石灰粉法。

　　生石灰熟化后形成的石灰漿中，石灰粒子形成氫氧化鈣膠體結構，顆粒細(粒徑約為1μm)，比表面積很大(達10～30 m2/g)，其表面吸附一層較厚的水膜，可吸附大量的水，因而有較強保持水分的能力，即保水性好。將它摻入水泥砂漿中，配成混合砂漿，可顯著提高砂漿的和易性。

　　石灰依靠干燥結晶以及碳化作用而硬化，由于空氣中的二氧化碳含量低，且碳化后形成的碳酸鈣硬殼阻止二氧化碳向內部滲透，也妨礙水分向外蒸發，因而硬化緩慢，硬化后的強度也不高，1：3的石灰砂漿28 d的抗壓強度只有0.2～0.5 MPa。

　　在處于潮濕環境時，石灰中的水分不蒸發，二氧化碳也無法滲入，硬化將停止;加上氫氧化鈣微溶于水，已硬化的石灰遇水還會溶解潰散。因此，石灰不宜在長期潮濕和受水浸泡的環境中使用。

　　石灰在硬化過程中，要蒸發掉大量的水分，引起體積顯著收縮，易出現干縮裂縫。所以，石灰不宜單獨使用，一般要摻入砂、紙筋、麻刀等材料，以減少收縮，增加抗拉強度，并能節約石灰。

　　石灰具有較強的堿性，在常溫下，能與玻璃態的活性氧化硅或活性氧化鋁反應，生成有水硬性的產物，產生膠結。因此，石灰還是建筑材料工業中重要的原材料。

　　生石灰和熟石灰雖然二者之間只有一字之差，但是從化學成份，物理特性上二者差別還是很大的。通過生石灰和熟石灰的轉化和硬化過程中便可以看得出來，希望上面的內容大家看后，對生石灰和熟石灰有一定的認識和了解。
